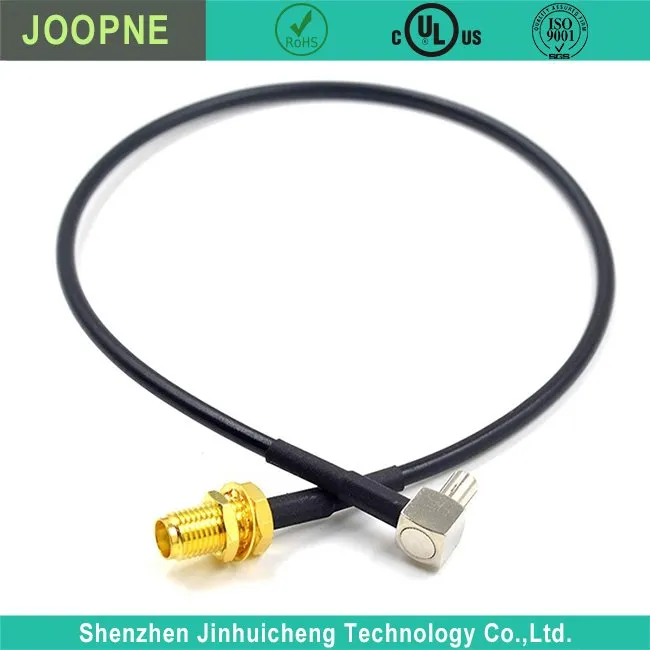

РЧ-коаксиальный кабель

Коаксиальные кабели RF (радиочастотные) — это тип кабеля, специально разработанный для передачи высокочастотных электрических сигналов, обычно используемый в различных приложениях, включая радиосвязь, телекоммуникации, телевидение и сети.

Строительство:

Внутренний проводник: одножильный или многожильный провод, проходящий через центр, обычно сделанный из меди или алюминия, по которому передается электрический сигнал.

Диэлектрическая изоляция: внутренний проводник окружен изоляционным материалом (например, пенопластом или полиэтиленом), который сохраняет положение и электрические характеристики проводника.

Внешний проводник/экранирование: металлический слой (обычно экранированный из плетеной пленки или фольги), окружающий диэлектрик, обеспечивающий защиту от электромагнитных помех (ЭМП) и поддерживающий целостность сигнала.

Внешняя оболочка: внешний защитный слой, изготовленный из таких материалов, как ПВХ, полиэтилен или другие материалы, которые защищают кабель от физических повреждений и факторов окружающей среды.

Импеданс:

Коаксиальные ВЧ-кабели обычно имеют определенное характеристическое сопротивление (обычно 50 или 75 Ом). Согласование импеданса кабеля с устройствами, к которым он подключается, имеет решающее значение для целостности сигнала.

Типы и стандарты:

Существуют различные типы коаксиальных ВЧ-кабелей, в том числе RG6, RG58, RG59, RG174, RG213, LMR и т. д. Каждый тип различается по импедансу, размеру и использованию и подходит для разных приложений и частот.

В зависимости от конкретного случая использования или отраслевых требований могут применяться разные стандарты.

Разъемы:

В коаксиальных радиочастотных кабелях на каждом конце используются разъемы для взаимодействия с устройствами. Общие типы разъемов включают BNC, SMA, N-тип, TNC, F-тип и другие, которые выбираются в зависимости от приложения и подключаемого оборудования.

Диапазон частот:

Коаксиальные радиочастотные кабели предназначены для передачи сигналов в определенных диапазонах частот, которые могут различаться в зависимости от типа кабеля и применения. Обычно они используются на частотах от нескольких мегагерц (МГц) до гигагерц (ГГц).

Приложения:

Широко используется в телекоммуникациях, спутниковой связи, кабельном телевидении, системах Wi-Fi, радиосистемах, радарах, приборостроении и других приложениях передачи высокочастотных сигналов.

Потери и затухание:

Коаксиальные ВЧ-кабели имеют характерную потерю сигнала (затухание) на расстоянии. Качество, длина и частота кабеля влияют на степень потери сигнала.

Выбор подходящего коаксиального RF-кабеля предполагает рассмотрение таких факторов, как желаемый диапазон частот, требования к сопротивлению, условия окружающей среды и совместимость с устройствами. Понимание технических характеристик кабеля и требований применения имеет решающее значение для обеспечения надежной передачи сигнала и минимизации помех. Эти кабели можно приобрести у поставщиков электроники, специализированных розничных продавцов и дистрибьюторов, специализирующихся на радиочастотных компонентах и ​​оборудовании.

Кабель поставляется в различных размерах, что позволяет подобрать нужную длину. Кабели доступны разной длины, например {{0}}.3 м, 0,9 м, 1,8 м, 3 м, 3,6 м, 4,6 м и 7,6 м или другие по вашему запросу.
